如何使用EcoStruxure平台进行施耐德MVnex-24kV开关柜的智能维护

Connor 火币网 2025-06-20 3 0

以下是基于施耐德 EcoStruxure 平台实现 MVnex-24kV 开关柜智能维护的全流程技术方案,结合

数据采集、智能分析、动态决策

三大核心环节,附具体操作路径与行业实践案例:

一、数据采集与设备互联

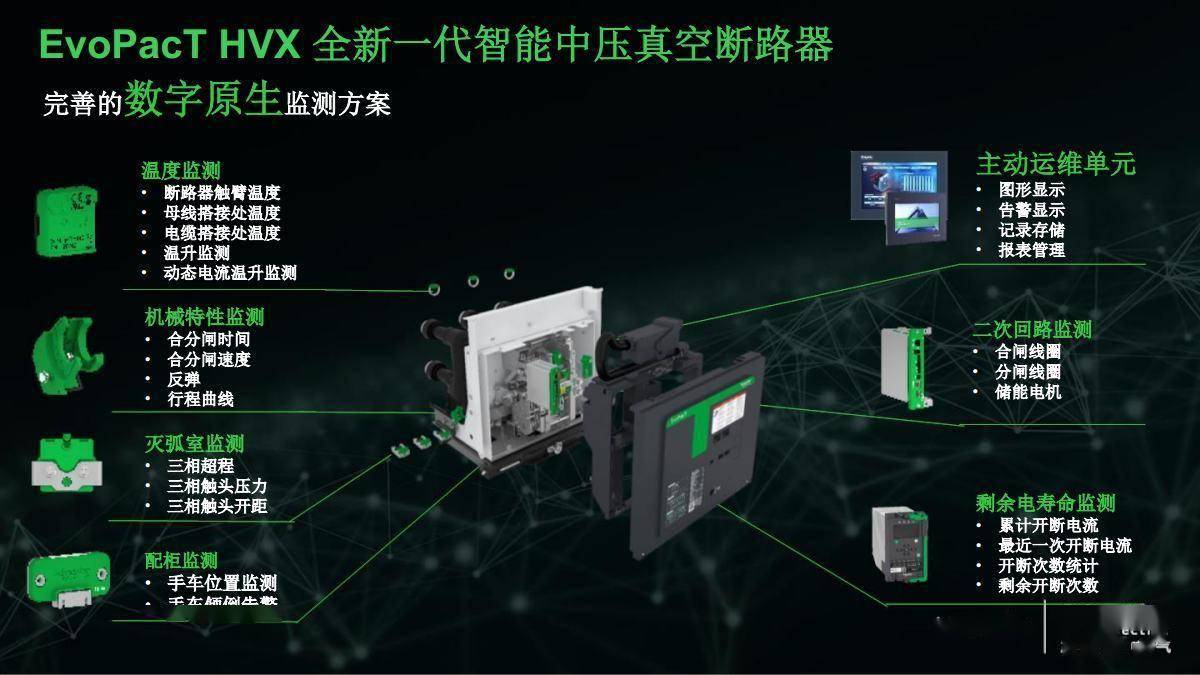

1. 多源数据融合架构

传感器部署:

核心测点:每台开关柜部署 12-16 个传感器,包括 UHF 局部放电传感器(灵敏度≤1pC)、罗氏线圈电流传感器(精度 ±0.2%)、光纤光栅温度传感器(精度 ±0.1℃)及 MEMS 加速度计(量程 ±50g)。

环境监测:集成温湿度、粉尘浓度、H₂S 气体传感器(炼油厂场景),实现环境参数与设备状态的关联分析。

数据传输:

边缘计算:通过 EcoStruxure Power Tag 边缘网关实现 90% 数据本地处理(如振动频谱分析),减少云端传输延迟(响应时间≤50ms)。

协议兼容:支持 Modbus TCP/IP、OPC UA(TLS 1.2 加密)及 IEC 61850-9-2LE(国密 SM4 加密),满足电力系统高安全性要求。

传感器部署:

核心测点:每台开关柜部署 12-16 个传感器,包括 UHF 局部放电传感器(灵敏度≤1pC)、罗氏线圈电流传感器(精度 ±0.2%)、光纤光栅温度传感器(精度 ±0.1℃)及 MEMS 加速度计(量程 ±50g)。

环境监测:集成温湿度、粉尘浓度、H₂S 气体传感器(炼油厂场景),实现环境参数与设备状态的关联分析。

核心测点:每台开关柜部署 12-16 个传感器,包括 UHF 局部放电传感器(灵敏度≤1pC)、罗氏线圈电流传感器(精度 ±0.2%)、光纤光栅温度传感器(精度 ±0.1℃)及 MEMS 加速度计(量程 ±50g)。

环境监测:集成温湿度、粉尘浓度、H₂S 气体传感器(炼油厂场景),实现环境参数与设备状态的关联分析。

数据传输:

边缘计算:通过 EcoStruxure Power Tag 边缘网关实现 90% 数据本地处理(如振动频谱分析),减少云端传输延迟(响应时间≤50ms)。

协议兼容:支持 Modbus TCP/IP、OPC UA(TLS 1.2 加密)及 IEC 61850-9-2LE(国密 SM4 加密),满足电力系统高安全性要求。

展开全文

边缘计算:通过 EcoStruxure Power Tag 边缘网关实现 90% 数据本地处理(如振动频谱分析),减少云端传输延迟(响应时间≤50ms)。

协议兼容:支持 Modbus TCP/IP、OPC UA(TLS 1.2 加密)及 IEC 61850-9-2LE(国密 SM4 加密),满足电力系统高安全性要求。

2. 实时监控界面

主界面功能:

健康度评分:基于局部放电量、触头温升、机械操作次数等参数,生成设备健康指数(HI),阈值<70 时触发二级维护响应。

三维可视化:通过 EcoStruxure Digital Twin 构建开关柜虚拟模型,实时显示触头接触电阻、真空泡真空度等关键参数,支持 - 40℃低温分合闸模拟测试。

报警分级:

▶ 黄色预警:参数超过阈值 80%(如触头温升达 48K);

▶ 红色报警:参数超过阈值 100%(如局部放电量>10pC),同步推送短信、邮件及 APP 通知。

主界面功能:

健康度评分:基于局部放电量、触头温升、机械操作次数等参数,生成设备健康指数(HI),阈值<70 时触发二级维护响应。

三维可视化:通过 EcoStruxure Digital Twin 构建开关柜虚拟模型,实时显示触头接触电阻、真空泡真空度等关键参数,支持 - 40℃低温分合闸模拟测试。

报警分级:

▶ 黄色预警:参数超过阈值 80%(如触头温升达 48K);

▶ 红色报警:参数超过阈值 100%(如局部放电量>10pC),同步推送短信、邮件及 APP 通知。

健康度评分:基于局部放电量、触头温升、机械操作次数等参数,生成设备健康指数(HI),阈值<70 时触发二级维护响应。

三维可视化:通过 EcoStruxure Digital Twin 构建开关柜虚拟模型,实时显示触头接触电阻、真空泡真空度等关键参数,支持 - 40℃低温分合闸模拟测试。

报警分级:

▶ 黄色预警:参数超过阈值 80%(如触头温升达 48K);

▶ 红色报警:参数超过阈值 100%(如局部放电量>10pC),同步推送短信、邮件及 APP 通知。

二、智能分析与预测性维护

1. AI 驱动的故障诊断

算法模型:

LSTM 神经网络:输入振动频谱、分合闸时间数据,预测齿轮磨损(准确率 92%)、弹簧疲劳(剩余寿命误差≤10%)。

数字孪生应用:

模拟极端工况:如沿海炼油厂盐雾腐蚀(盐浓度>100ppm)、高温环境(>50℃)下的绝缘老化过程,预测绝缘子裂纹扩展路径。

寿命评估:结合操作次数(如累计 12 万次)、环境应力(年均湿度 75%),预测真空泡剩余寿命(误差≤15%)。

算法模型:

LSTM 神经网络:输入振动频谱、分合闸时间数据,预测齿轮磨损(准确率 92%)、弹簧疲劳(剩余寿命误差≤10%)。

LSTM 神经网络:输入振动频谱、分合闸时间数据,预测齿轮磨损(准确率 92%)、弹簧疲劳(剩余寿命误差≤10%)。

数字孪生应用:

模拟极端工况:如沿海炼油厂盐雾腐蚀(盐浓度>100ppm)、高温环境(>50℃)下的绝缘老化过程,预测绝缘子裂纹扩展路径。

寿命评估:结合操作次数(如累计 12 万次)、环境应力(年均湿度 75%),预测真空泡剩余寿命(误差≤15%)。

模拟极端工况:如沿海炼油厂盐雾腐蚀(盐浓度>100ppm)、高温环境(>50℃)下的绝缘老化过程,预测绝缘子裂纹扩展路径。

寿命评估:结合操作次数(如累计 12 万次)、环境应力(年均湿度 75%),预测真空泡剩余寿命(误差≤15%)。

2. 动态阈值与维护策略

阈值优化:

静态阈值:分合闸时间(合闸 60±10ms)、接触电阻(≤80μΩ)。

动态阈值:根据环境温度自动调整润滑脂黏度阈值(如 - 20℃时允许传动阻力增加 30%),基于操作次数累积量修正弹簧疲劳阈值(每 10 万次操作后弹性系数允许下降 5%)。

维护类型切换:

紧急维护:振动 RMS>3g、真空度>10Pa 时立即生成工单,2 小时内响应。

优先维护:触头接触电阻>80μΩ、分合闸时间偏差>20% 时,24 小时内安排维护。

计划维护:润滑脂黏度下降 20%、密封胶条压缩量<30% 时,纳入月度维护计划。

阈值优化:

静态阈值:分合闸时间(合闸 60±10ms)、接触电阻(≤80μΩ)。

动态阈值:根据环境温度自动调整润滑脂黏度阈值(如 - 20℃时允许传动阻力增加 30%),基于操作次数累积量修正弹簧疲劳阈值(每 10 万次操作后弹性系数允许下降 5%)。

静态阈值:分合闸时间(合闸 60±10ms)、接触电阻(≤80μΩ)。

动态阈值:根据环境温度自动调整润滑脂黏度阈值(如 - 20℃时允许传动阻力增加 30%),基于操作次数累积量修正弹簧疲劳阈值(每 10 万次操作后弹性系数允许下降 5%)。

维护类型切换:

紧急维护:振动 RMS>3g、真空度>10Pa 时立即生成工单,2 小时内响应。

优先维护:触头接触电阻>80μΩ、分合闸时间偏差>20% 时,24 小时内安排维护。

计划维护:润滑脂黏度下降 20%、密封胶条压缩量<30% 时,纳入月度维护计划。

紧急维护:振动 RMS>3g、真空度>10Pa 时立即生成工单,2 小时内响应。

优先维护:触头接触电阻>80μΩ、分合闸时间偏差>20% 时,24 小时内安排维护。

计划维护:润滑脂黏度下降 20%、密封胶条压缩量<30% 时,纳入月度维护计划。

三、维护执行与闭环管理

1. 智能工单系统

工单生成:

进度跟踪:维护人员通过 APP 扫描设备二维码,上传测试数据(如分合闸时间、接触电阻),更新工单状态(进行中 / 已完成)。

资源调度:

备件管理:基于故障概率分布(如触头磨损 35%、弹簧疲劳 20%),动态调整备件库存(触头备件增加 20%),某地铁项目备件周转率提升 40%。

人员匹配:复杂任务(如数字孪生模型调优)自动分配给高级工程师,基础维护(如润滑脂更换)分配给初级人员。

工单生成:

进度跟踪:维护人员通过 APP 扫描设备二维码,上传测试数据(如分合闸时间、接触电阻),更新工单状态(进行中 / 已完成)。

进度跟踪:维护人员通过 APP 扫描设备二维码,上传测试数据(如分合闸时间、接触电阻),更新工单状态(进行中 / 已完成)。

资源调度:

备件管理:基于故障概率分布(如触头磨损 35%、弹簧疲劳 20%),动态调整备件库存(触头备件增加 20%),某地铁项目备件周转率提升 40%。

人员匹配:复杂任务(如数字孪生模型调优)自动分配给高级工程师,基础维护(如润滑脂更换)分配给初级人员。

备件管理:基于故障概率分布(如触头磨损 35%、弹簧疲劳 20%),动态调整备件库存(触头备件增加 20%),某地铁项目备件周转率提升 40%。

人员匹配:复杂任务(如数字孪生模型调优)自动分配给高级工程师,基础维护(如润滑脂更换)分配给初级人员。

2. 协同运维与知识沉淀

AR 辅助维护:

维修人员通过 AR 眼镜获取三维拆解指导,关键步骤显示力矩值(如 M12 螺栓 45N・m)、传感器安装位置,维修效率提升 40%。

现场照片与测试数据自动关联设备台账,形成可追溯的维护档案。

经验复用:

平台自动统计故障概率分布(如触头接触不良占比 40%),生成维护知识库,指导新入职员工培训。

与 CMMS 系统(如 IBM Maximo)对接,同步维护工单、备件消耗数据,实现资产管理闭环。

AR 辅助维护:

维修人员通过 AR 眼镜获取三维拆解指导,关键步骤显示力矩值(如 M12 螺栓 45N・m)、传感器安装位置,维修效率提升 40%。

现场照片与测试数据自动关联设备台账,形成可追溯的维护档案。

维修人员通过 AR 眼镜获取三维拆解指导,关键步骤显示力矩值(如 M12 螺栓 45N・m)、传感器安装位置,维修效率提升 40%。

现场照片与测试数据自动关联设备台账,形成可追溯的维护档案。

经验复用:

平台自动统计故障概率分布(如触头接触不良占比 40%),生成维护知识库,指导新入职员工培训。

与 CMMS 系统(如 IBM Maximo)对接,同步维护工单、备件消耗数据,实现资产管理闭环。

平台自动统计故障概率分布(如触头接触不良占比 40%),生成维护知识库,指导新入职员工培训。

与 CMMS 系统(如 IBM Maximo)对接,同步维护工单、备件消耗数据,实现资产管理闭环。

四、典型应用场景与成效

1. 炼油厂案例

场景:某炼油厂加氢装置开关柜环境湿度>70%,日均操作 30 次。

方案:

部署温湿度传感器与 UHF 传感器,结合 AI 模型预测凝露引发的沿面放电风险。

当湿度>60% RH 时自动启动 PTC 加热除湿,局部放电量>5pC 时触发工单更换绝缘子。

成效:

绝缘故障发生率下降 70%,维护成本降低 30%。

非计划停机从年 6 次减少至 1 次,单次维护时间从 4 小时压缩至 1.5 小时。

场景:某炼油厂加氢装置开关柜环境湿度>70%,日均操作 30 次。

方案:

部署温湿度传感器与 UHF 传感器,结合 AI 模型预测凝露引发的沿面放电风险。

当湿度>60% RH 时自动启动 PTC 加热除湿,局部放电量>5pC 时触发工单更换绝缘子。

部署温湿度传感器与 UHF 传感器,结合 AI 模型预测凝露引发的沿面放电风险。

当湿度>60% RH 时自动启动 PTC 加热除湿,局部放电量>5pC 时触发工单更换绝缘子。

成效:

绝缘故障发生率下降 70%,维护成本降低 30%。

非计划停机从年 6 次减少至 1 次,单次维护时间从 4 小时压缩至 1.5 小时。

绝缘故障发生率下降 70%,维护成本降低 30%。

非计划停机从年 6 次减少至 1 次,单次维护时间从 4 小时压缩至 1.5 小时。

2. 化工园区案例

场景:某化工厂开关柜存在 H₂S 腐蚀气体(浓度>5ppm)。

方案:

加装气体传感器,超标时自动启动正压吹扫系统,联动 EcoStruxure 平台调整防腐涂层维护周期(从半年缩短至季度)。

基于腐蚀速率预测(年腐蚀深度 0.05mm),提前更换锈蚀部件。

成效:

金属部件锈蚀故障率下降 70%,防腐涂层维护成本降低 50%。

设备寿命延长 2 年,年维护费用节省约 ** 万元。

场景:某化工厂开关柜存在 H₂S 腐蚀气体(浓度>5ppm)。

方案:

加装气体传感器,超标时自动启动正压吹扫系统,联动 EcoStruxure 平台调整防腐涂层维护周期(从半年缩短至季度)。

基于腐蚀速率预测(年腐蚀深度 0.05mm),提前更换锈蚀部件。

加装气体传感器,超标时自动启动正压吹扫系统,联动 EcoStruxure 平台调整防腐涂层维护周期(从半年缩短至季度)。

基于腐蚀速率预测(年腐蚀深度 0.05mm),提前更换锈蚀部件。

成效:

金属部件锈蚀故障率下降 70%,防腐涂层维护成本降低 50%。

设备寿命延长 2 年,年维护费用节省约 ** 万元。

金属部件锈蚀故障率下降 70%,防腐涂层维护成本降低 50%。

设备寿命延长 2 年,年维护费用节省约 ** 万元。

五、系统集成与扩展

1. 跨系统联动

DCS 对接:通过 OPC UA 协议将开关柜故障信号同步至 DCS 系统,触发联锁停机(响应时间≤50ms)。

能源管理:结合 EcoStruxure Power Monitoring Expert(PME)平台,分析设备能耗数据,优化负载分配(如高峰时段降低非关键回路负荷)。

DCS 对接:通过 OPC UA 协议将开关柜故障信号同步至 DCS 系统,触发联锁停机(响应时间≤50ms)。

能源管理:结合 EcoStruxure Power Monitoring Expert(PME)平台,分析设备能耗数据,优化负载分配(如高峰时段降低非关键回路负荷)。

2. 边缘计算与云边协同

本地处理:90% 数据在 EcoStruxure Edge Server 完成分析(如振动频谱、温度趋势),仅关键预警数据上传云端,减少通信带宽占用。

云端训练:定期将本地数据上传至施耐德 AI 训练平台,更新预训练模型(如新增 H₂S 腐蚀预测模型),提升诊断准确率。

本地处理:90% 数据在 EcoStruxure Edge Server 完成分析(如振动频谱、温度趋势),仅关键预警数据上传云端,减少通信带宽占用。

云端训练:定期将本地数据上传至施耐德 AI 训练平台,更新预训练模型(如新增 H₂S 腐蚀预测模型),提升诊断准确率。

六、实施建议与最佳实践

分阶段部署:

分阶段部署:

试点阶段(3 个月):选择 10 台高风险开关柜部署传感器,训练基础 AI 模型,建立维护策略原型。

推广阶段(6 个月):扩展至全部设备,集成 CMMS 系统,建立数字化维护档案。

优化阶段(12 个月):引入数字孪生,开发定制化 AI 模型,实现维护计划完全自动化。

试点阶段(3 个月):选择 10 台高风险开关柜部署传感器,训练基础 AI 模型,建立维护策略原型。

推广阶段(6 个月):扩展至全部设备,集成 CMMS 系统,建立数字化维护档案。

优化阶段(12 个月):引入数字孪生,开发定制化 AI 模型,实现维护计划完全自动化。

数据安全:

采用 TLS 1.3 加密传输,边缘节点部署防火墙,符合 IEC 62443 工业网络安全标准。

定期审计数据访问权限,炼油厂等敏感场景启用双因素认证(2FA)。

采用 TLS 1.3 加密传输,边缘节点部署防火墙,符合 IEC 62443 工业网络安全标准。

定期审计数据访问权限,炼油厂等敏感场景启用双因素认证(2FA)。

持续优化:

每季度使用实测数据校准 AI 模型,确保预测误差<10%。

定期参加施耐德技术培训,获取平台新功能(如 AR 工单、增强预测模型)的更新支持。

每季度使用实测数据校准 AI 模型,确保预测误差<10%。

定期参加施耐德技术培训,获取平台新功能(如 AR 工单、增强预测模型)的更新支持。

如何使用EcoStruxure平台进行施耐德MVnex-24kV开关柜的智能维护

如何使用EcoStruxure平台进行施耐德MVnex-24kV开关柜的智能维护

如何使用EcoStruxure平台进行施耐德MVnex-24kV开关柜的智能维护

如何使用EcoStruxure平台进行施耐德MVnex-24kV开关柜的智能维护

如何使用EcoStruxure平台进行施耐德MVnex-24kV开关柜的智能维护

如何使用EcoStruxure平台进行施耐德MVnex-24kV开关柜的智能维护

如何使用EcoStruxure平台进行施耐德MVnex-24kV开关柜的智能维护

如何使用EcoStruxure平台进行施耐德MVnex-24kV开关柜的智能维护

如何使用EcoStruxure平台进行施耐德MVnex-24kV开关柜的智能维护

通过 EcoStruxure 平台的 **“数据采集 - 智能分析 - 精准执行”

闭环,施耐德 MVnex-24kV 开关柜可实现

从定期维护到预测性维护的范式转变 **,据某石化企业统计,该方案可减少 70% 的非计划停机,维护成本降低 40%-60%,显著提升炼化生产的连续性与安全性。
